KJ1054煤礦電法監測系統基于煤礦安全監控系統技術與礦井電法勘查技術,采用智能電極、偽隨機調制、微信號采集、物聯網等關鍵技術開發成功的礦山地球物理場監測系統。該系統在地下采掘空間(巷道、工作面)或鉆孔中布置分布式智能電極,發射偽隨機多頻電場,通過觀測煤巖體及地下水運移時視電阻率、視極化率、視幅頻率的異常變化實現對水害的監測預警,為礦井生產安全提供保障。

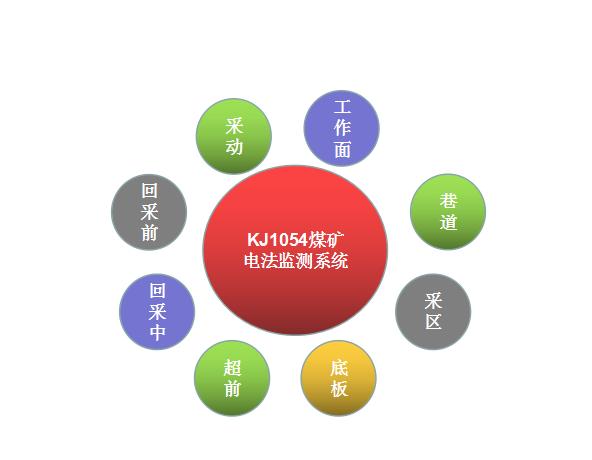

1)工作面回采前評價底板注漿效果,圈定富水異常區分布;
2)工作面回采中監測和評價底板富水異常區的變化;
3)動態測試采動影響下頂?shù)装鍑鷰r破壞規律,及導含水構造富水異常變化;
4)巷道掘進超前監測,動態評價前方構造及富水異常變化;
5)巷道掘進后方底板富水異常監測,動態評價底板滯后突水趨勢;
6)監測評價采掘影響下采區\巷道\工作面邊界構造富水異常變化等等。
1)首次將分段分布式智能電極轉換技術應用到礦井,實現電極“不限數量”擴展布置且大幅降低功耗和故障率;

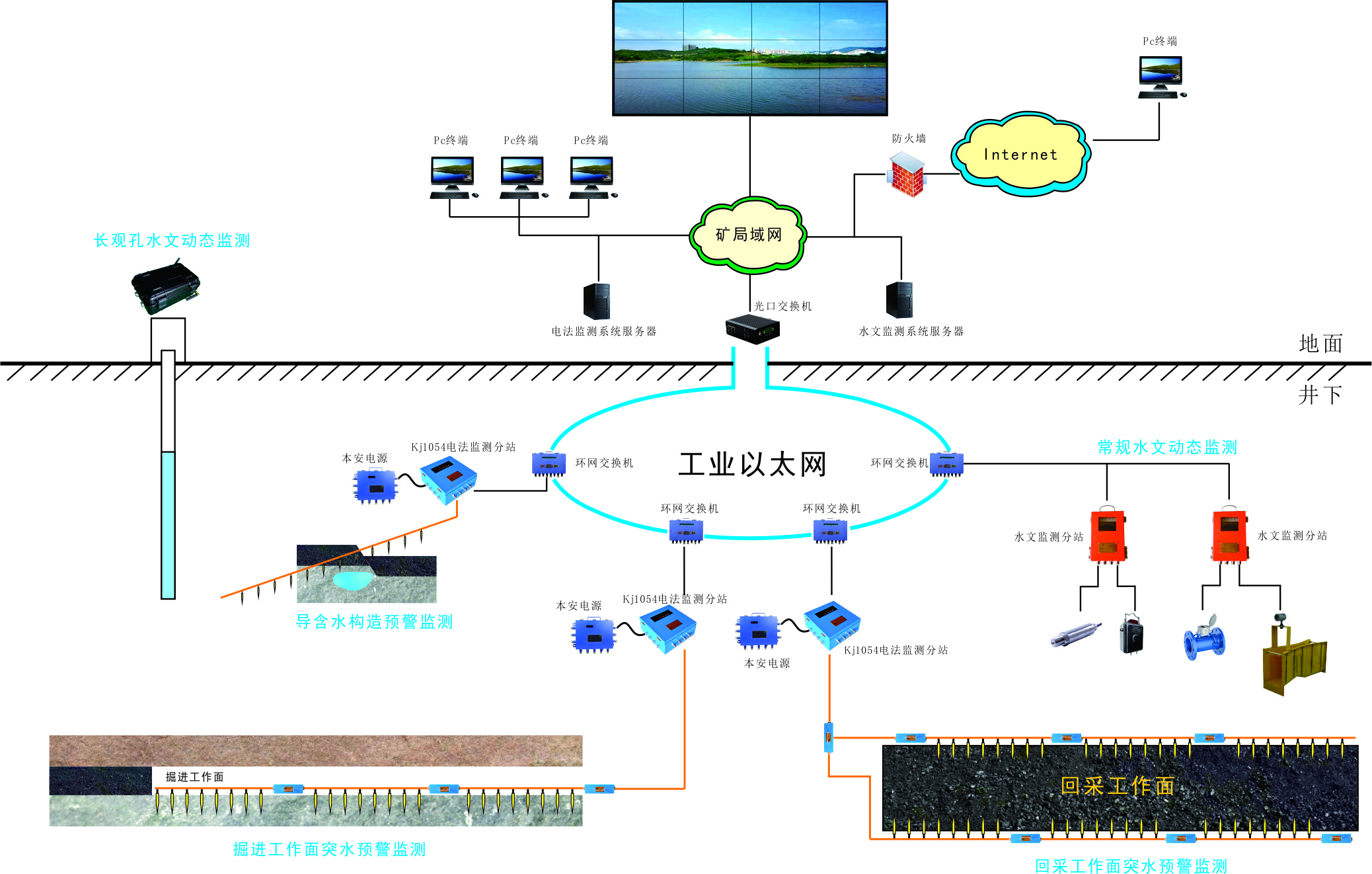

2)首次采用多級總線電極控制技術,實現電極測線“單線-支線-集中”混合網絡布置,可靈活適應井下單巷、雙巷、巷-孔等應用場所,實現四維電法監測技術;
3)首次將偽隨機雙頻激電技術應用于礦井,實現幅頻率(等效極化率)測量,可更敏感感知采掘空間圍巖富水異常變化;

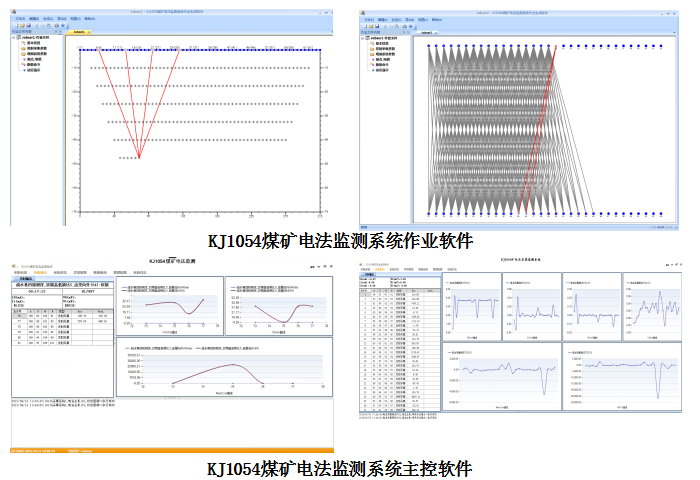

4)具備流水化發射采集作業模式,設備系統與作業系統相互獨立,且支持測點與任意電極間的映射;

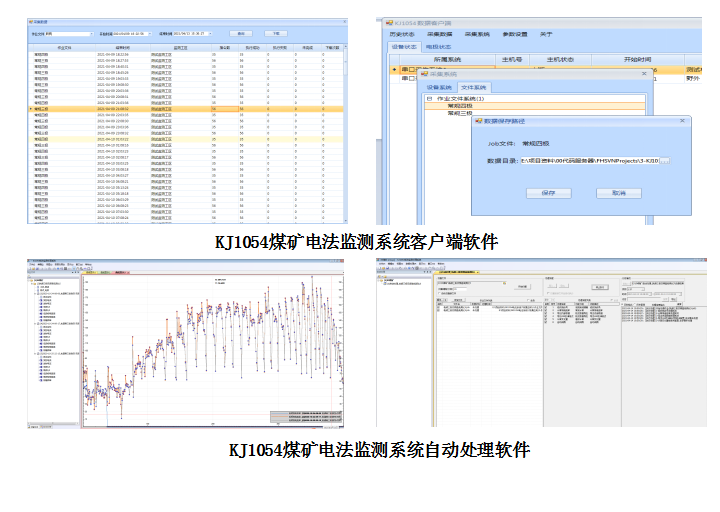

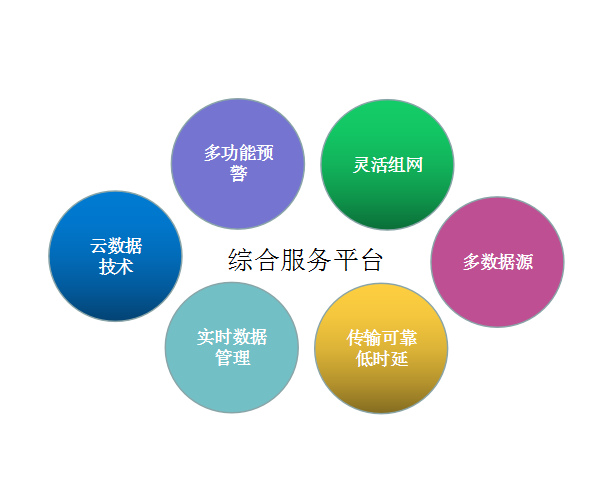

5)系統軟件基于云平臺架構,監測數據上傳至云服務器,支持遠程數據查看、自動下載-處理-預警;
6)系統應用范圍廣,可適應掘進巷道超前水害監測、回采工作面頂?shù)装逅ΡO(jiān)測、鉆孔周邊監測等
